為1600噸風電船及其相關液艙艙室開發一套集閥門遙控與液位測量功能于一體的綜合系統。該系統通過兩臺測控柜分別采集現場閥門及液位測量信號，并借助PLC技術將這些信號發送至駕駛臺的PLC系統。駕駛臺則安裝了數據采集服務器，用于采集駕駛臺PLC信號以及起重機信號，實現了數據的集中處理與高效傳輸。

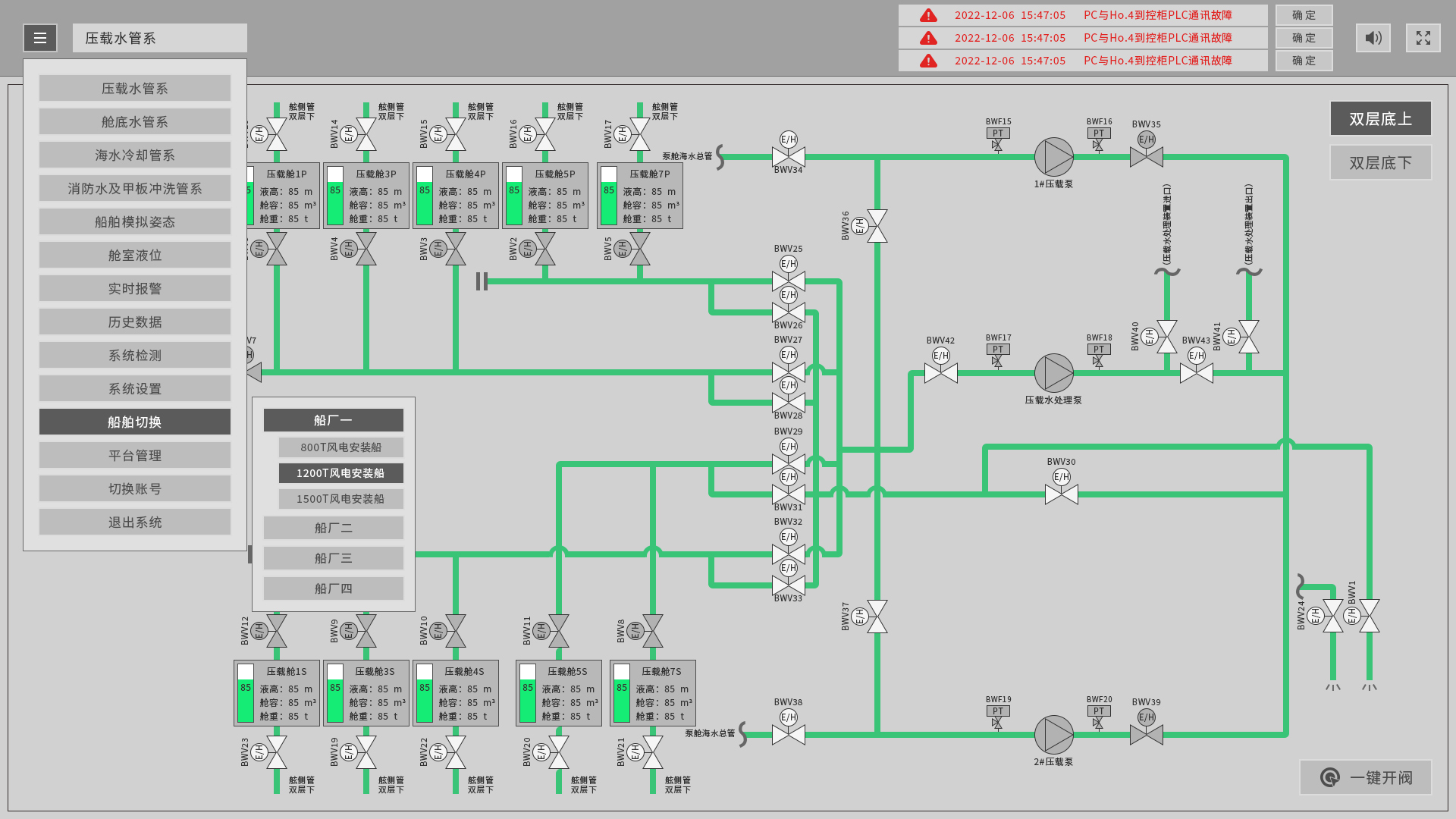

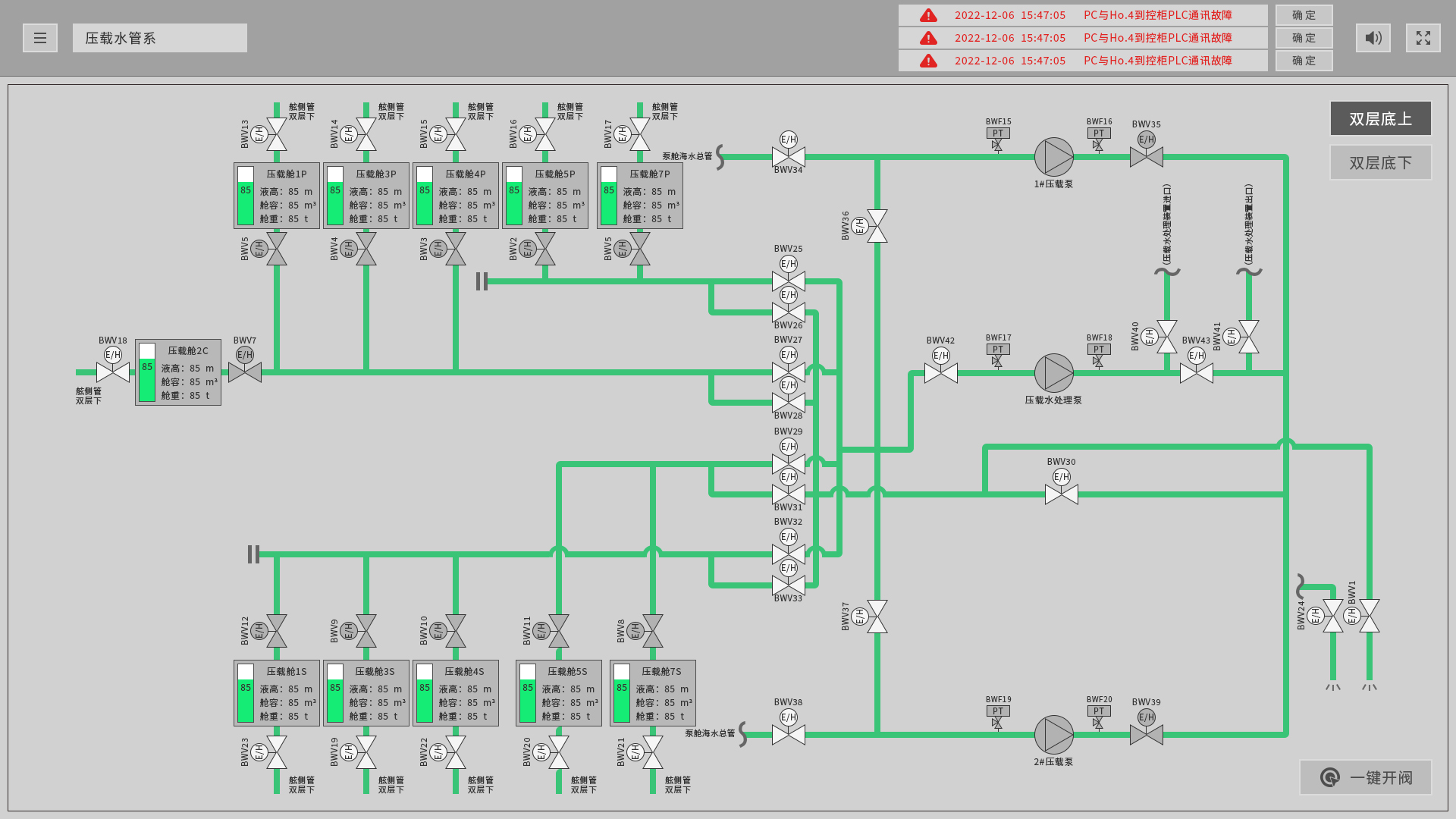

主界面默認顯示壓載水管系圖，包含功能菜單、當前界面名稱、報警信息欄等；支持一鍵操作對閥門進行批量操作，具備權限申請功能。
在主界面中點擊壓載泵圖標進入，顯示泵的啟動或停止按鈕及權限狀態，支持權限申請。
支持對當前所有閥門進行選擇并批量操作，閥門狀態實時顯示，故障閥門顯示為紅色。
顯示船舶整體姿態、四角吃水?dāng)?shù)據及起重機相關數據，支持視圖調整。
支持3D和2D兩種顯示模式，3D模式下可旋轉觀察，2D模式下可縮放查看。
實時顯示報警信息，支持一鍵處理和歷史數據檢索，數據可導出為Excel格式。
顯示系統拓?fù)鋱D和通訊情況，支持基本設置和參數編輯，如船舶基本信息、日志保存、數據導出位置等。
艙室液位測量
艙室液位測量數字顯示和百分比顯示，艙容數字顯示和百分比顯示及修正顯示。
液位報警
設有液位高位報警(0.85H)、高高位報警(0.95H)、低位報警(0.1~0.2H)。
吃水測量與修正
吃水測量、縱橫傾自動計算和液位修正顯示，縱橫傾值超限時，聲和光報警。
密度與液位修正
支持密度修正和液位修正顯示。
計算機工作站界面
提供友好操作界面，包括艙室液位圖形界面、吃水值和縱橫傾圖形界面、數據表單式顯示、數據記錄、系統自檢和故障報警、復位。
3D 船舶動態顯示
支持船舶姿態、液位、起重機臂架角度、起重機回轉角度、起重機鉤位移的 3D 動態顯示。
