技術規格

• ABB工業機器人虛擬拆裝與維護實訓軟件

• 場景概況

  軟件拆裝實訓車間場景包括實訓室場景、實訓設備、工具車、零件車等，可以在：教學場景、大賽場景、室外場景之間切換，分辨率設置支持：800×600、1024×768、1280×720、1920×1080

• 工具配套功能

  （1）組合功能：對多個不同的工具進行組合；
  （2）分解功能：當某一個組合工具當前不需要使用的時候，就對組合工具進行分解；
  （3）組合工具欄：顯示當前的組合工具或者分解以后的工具；
  （4）工具歸位：對于當前不需要使用的工具進行歸還到原來在工具箱中的位置。有的儀器點擊工具歸位可以自動歸位，而有的工具需要分解之后，手動進行一一歸位；

• 拓展

  支持工業機器人品牌拓展功能

• 模式

  ★實訓功能分為“拆卸”、“安裝”、“維護”三大模塊，每個模塊有實操練習和實操考核兩種模式

• 操作1

  包括零部件拆卸與安裝及檢修、工具選擇與使用、工藝處理，軟件提供規范的拆裝工藝操作，其中包含螺栓拆裝順序、螺栓安裝扭矩、零部件潤滑等

• 操作2

  通過鼠標與場景進行交互操作，在場景內可任意360度旋轉、平移、放大、縮小，并按照維修技術規范進行模擬拆卸、裝配、檢修、考核

• 雙端功能

  支持教師端和學生端，教師端可以進行實訓管理、考核管理、作業管理，學生端可以查看實訓記錄、實訓考核、查看章節包含的各種課程資源，資源支持圖片、文檔、視頻和flash動畫多種類型

• 雙模式交互

  包括零部件拆卸與安裝及檢修、工具選擇與使用、工藝處理，軟件提供規范的拆裝工藝操作，其中包含螺栓拆裝順序、螺栓安裝扭矩、零部件潤滑等

• 提示信息功能

  （1）當前操作：軟件對每一步的操作都有相應的文字提示信息；
  （2）操作異常提示：當用戶出現沒有按著正確的操作流程進行操作；工具組合不當、組合工具參數設置當?shù)炔徽_、不規范操作的時候，軟件會給出聲音、文字的提示；
  （3）以列表形式展示操作步驟，點擊任意步驟進行跳轉，并進行后續的實訓操作；
  （4）操作步驟列表中的每個步驟包含操作判定。

• 記錄報告信息

  （1）記錄表：對工業機器人進行的各種拆裝和維護的記錄；
  （2）工單：對工業機器人進行操作流程的記錄；
  （3）檢查報告：對工業機器人操作內容的記錄。

• ★輔助功能

  （1）考核記錄管理：老師可以對學生在實戰考核中進行考核的詳細操作步驟信息、自我評價、教師評語等進行查看、刪除；
  （2）實訓記錄管理：老師可以對學生在練習基地中進行練習的詳細操作步驟信息、自我評價、教師評語等進行查看、刪除；
  （3）數據備份還原：①數據的遠程備份、恢復；②數據的本地備份、恢復；③可以根據軟件安裝的方式不同，自主選擇是遠程備份、還原數據；還是本地備份還原數據。

• ★核心內容

  本體拆卸：拆卸塑料蓋；拆卸手腕中的電纜束；拆卸軸五關節組件；拆卸上臂殼體中的電纜束；拆卸下臂中的電纜束；拆卸軸六關節組件；拆卸手腕殼；拆卸軸三關節組件；拆卸上臂拆卸軸四關節組件；拆卸下臂殼；拆卸軸二關節組件；拆卸擺動殼；拆卸基座中的電纜束；拆卸軸一關節組件。
  控制柜拆卸：拆卸機柜蓋板；拆卸風扇罩；拆卸安全板；拆卸10裝置；拆卸兩側橫梁；拆卸計算機單元；拆卸軸計算機單元；拆卸主計算機單元；拆卸主計算機單元中的風扇；拆卸主計算機單元中的PClexpress板 拆卸主計算機單元中的SD卡；拆卸備用能源組及配電板;拆卸備用能源組；拆卸配電板;拆卸接觸器輔助觸點；拆卸系統電源；拆卸線性過濾器；拆卸驅動裝置；拆卸制動電阻泄流器；拆卸驅動系統風扇。
  現場安裝：安裝準備；現場安裝；硬件連接；工作限位；設置軟限位。
  本體維護：工業機器人本體檢查；工業機器人本體部件更換?更換電池；工業機器人本體部件更換_更換密封圈；工業機器人本體部件更換?更換同步帶；工業機器人本體清潔；工業機器人本體故障診斷及處理,工業機器人振動噪聲產生原因并處理； 工業機器人本體故障診斷及處理工業機器人電機過熱產生原因并處理；工業機器人本體故障診斷及處理_工業機器人齒輪箱漏油、滲油產生原因及處理；工業機器人本體故障診斷及處理_工業機器人關節不能鎖定產生原因及處理。
  工業機器人控制器維護：工業機器人控制器檢查；工業機器人控制器清潔；功能測試_緊急停止功能測試；功能測試_模式開關功能測試；功能測試_使動裝置的功能測試；工業機器人控制器故障診斷及處理_計算機單元故障診斷及處理；工業機器人控制器故障診斷及處理安全板故障診斷及處理； 工業機器人控制器故障診斷及處理驅動單元故障診斷及處理；工業機器人控制器故障診斷及處理_軸計算機單元故障診斷及處理；工業機器人控制器故障診斷及處理_系統電源故障診斷及處理；工業機器人控制器故障診斷及處理?接觸器模塊故障診斷及處理。
  本體安裝：安裝軸一關節組件；安裝基座中的電纜束；安裝擺動殼；安裝軸二關節組件；安裝下臂殼；安裝軸四關節組件；安裝上臂；安裝軸三關節組件；安裝手腕殼；安裝軸五關節組成；安裝軸六關節組件；安裝下臂中的電纜束；安裝上臂殼體中的電纜束； 安裝軸五關節組件；安裝手腕中電纜束；安裝塑料蓋。
  控制柜安裝：安裝驅動風扇；安裝制動泄流電阻；安裝驅動裝置；安裝線性過濾器；安裝系統電源；安裝備用能源組；安裝主計算機單元；安裝軸計算機單元；安裝IO裝置；安裝安全板安裝風扇罩；安裝機蓋。

• 雙模式交互

  包括零部件拆卸與安裝及檢修、工具選擇與使用、工藝處理，軟件提供規范的拆裝工藝操作，其中包含螺栓拆裝順序、螺栓安裝扭矩、零部件潤滑等

• 配置屬性

  網絡版，支持50臺電腦同時使用，平臺需兼容通用瀏覽器，可以跨平臺，支持WindowsServer、Centos6.5操作系統，編程語言使用Java，數據庫使用mysql，服務器軟件使用Tomcat。
  后端采用Java技術基于Springboot開發，支持多種集群部署方式，支持資源、HTML分離部署，前端使用VUE框架，調用戶體驗的友好性，強化系統的所見即所得能力。開發技術：3D仿真、動畫技術、WebGL技術；
  開發工具：Unity3d、3Dmax/Maya、Visual Studio、VSCodeIdea；

• ABB工業機器人虛擬拆裝與維護實訓平臺

• 賬號管理

  1、★學生賬號可以在后臺由管理員添加，按照Excel模板表格直接導入學生賬號（包含但不限于學生班級、賬號、姓名等）；
  2.老師賬號由管理員在后臺進行添加

• 學生端

  1.顯示學生的詳細信息，包含姓名、賬號、班級、練習次數和考核次數；
  2.可以修改個人的登錄密碼；
  3.可以支持頭像上傳功能；
  4.可以查看個人的練習及考核記錄，老師發布的作業選擇任意模塊進行學習；
  5.學生可以查看自己練習時的每一步操作,包含時間、內容和結果；
  6.學生可以對自己的每次練習進行自我評價，也可以查看教師對自己的評語；
  7.可以根據練習項目進行快速查找；
  8.學生可以查看自己考核時的每一步操作，包含時間、內容和結果；
  9.學生可以對自己的每次考核進行自我評價，也可以查看教師對自己的評語；
  10.可以根據考核項目和考試名稱進行查找；
  11.可以查看老師發布的作業，將作業下載到本地，提交已完成的作業；
  12.可以根據條件快速查找作業。


• 教師端

  1.顯示個人的姓名及管理的班級；
  2.上傳個人頭像；
  3.修改個人的登錄密碼；
  4.發布考核；
  5.進入管理中心；
  6.選擇任意模塊進行教學演示；
  7.可對班級學生進行管理，可以批量導入導出學生列表；
  8.查看學生的練習記錄，包含姓名、賬號、班級、練習時間、練習內容，并可查看學生的每個操作步驟；
  9.可以根據班級、賬號、姓名和練習內容進行查詢；
  10.查看學生的考核記錄，包含姓名、賬號、班級、練習時間、練習內容，并可查看學生的每個操作步驟；
  11.可以根據班級、賬號、姓名和考核內容進行查詢；
  12.查看班級作業，并可下載學生上傳的作業進行批閱；
  13.可以根據班級、賬號、姓名、內容進行查詢；
  14.通過教師端可以發布考核信息，包含考試名稱、考試時長、開始時間、結束時間、待考班級和考核項目；
  15.發布完考核后學生對應的時間內就可以進行考試；
  可查看學生的考核成績，可對成績進行批改和批量導出操作。

• 管理員

  1.★管理員可查看服務器授權信息，當前在線人數，平臺總瀏覽量；
  2.上傳個人頭像；
  3.修改個人的登錄密碼；
  4.管理教師，可添加、刪除、批量導入導出教師用戶；
  5.可對平臺數據進行備份和恢復操作；
  6.★可安排針對平臺所有班級學生的考核任務，統一查看成績，可對學生成績進行導出。

• ★支持與ABB工業機器人虛擬拆裝與維護實訓軟件的管理與實訓操作

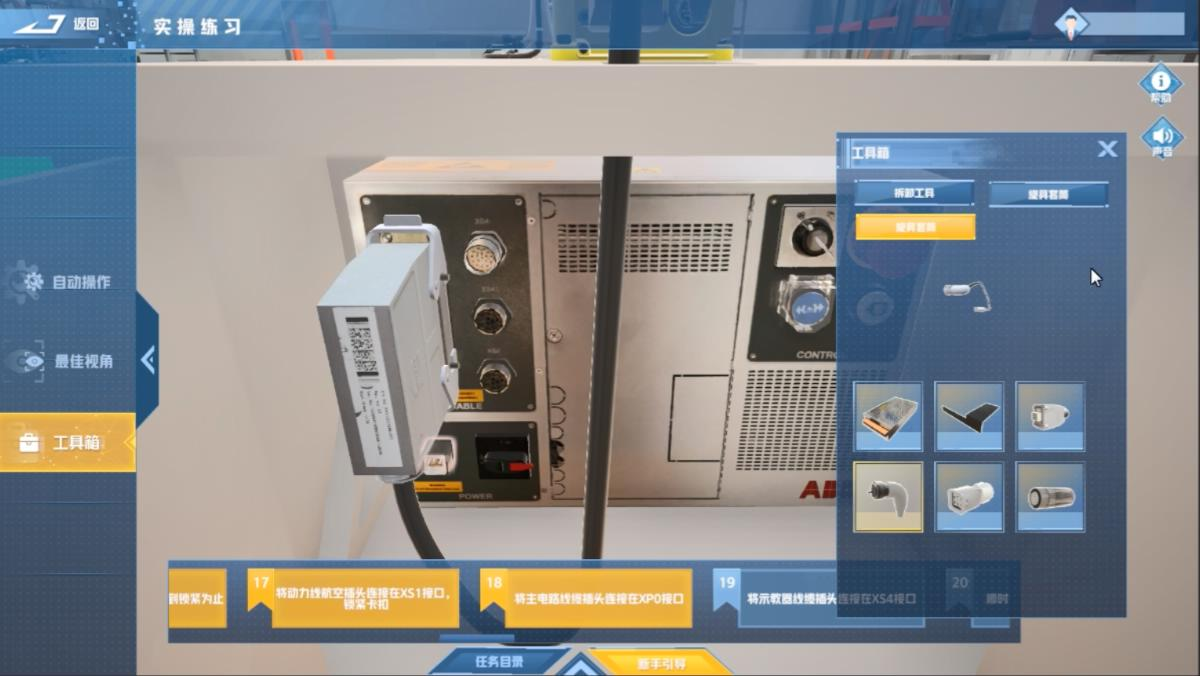

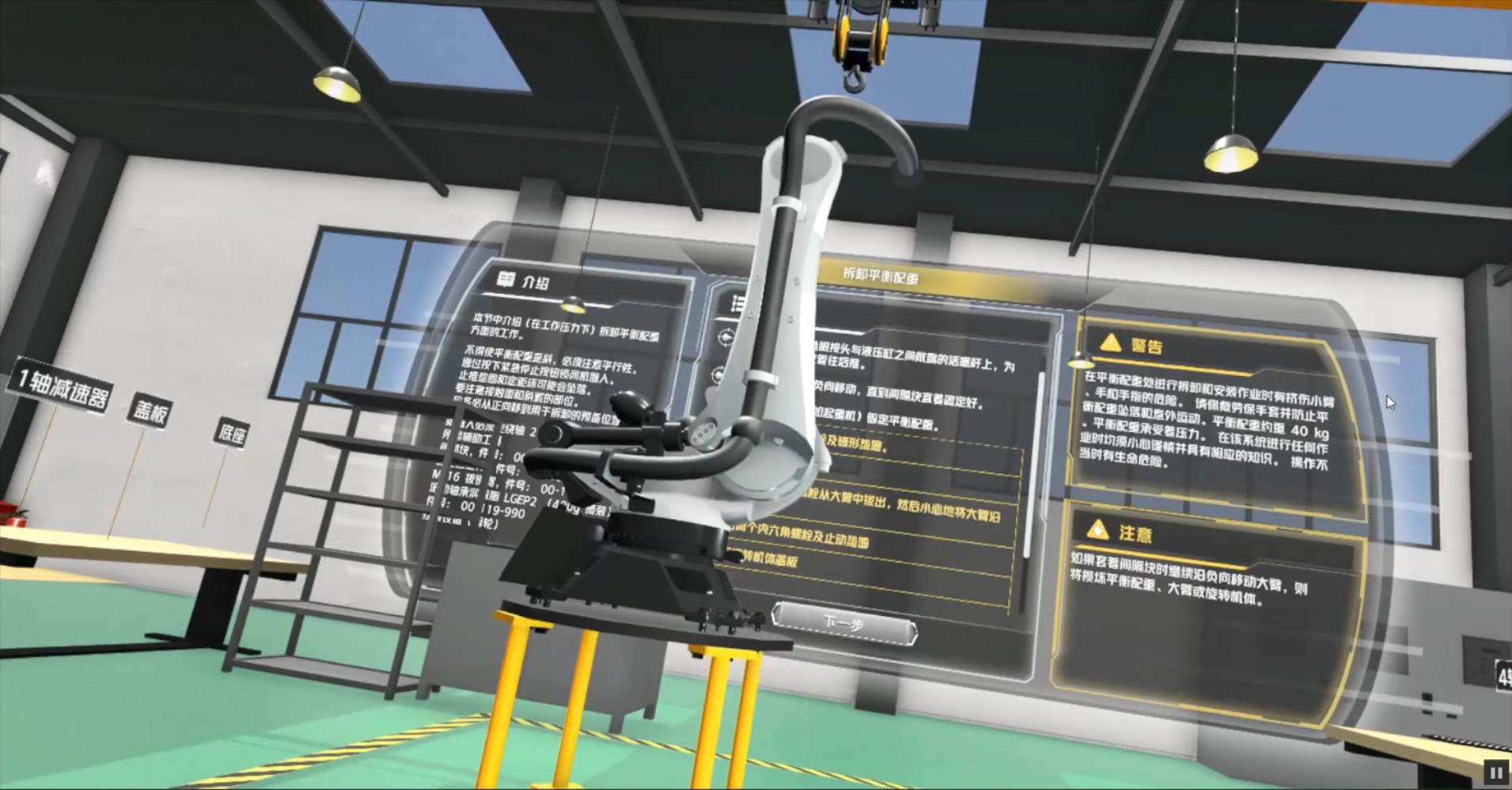

案例圖片
